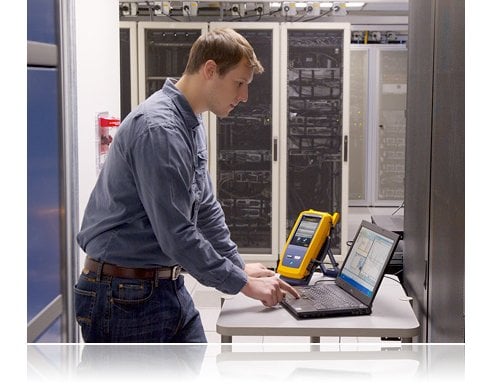

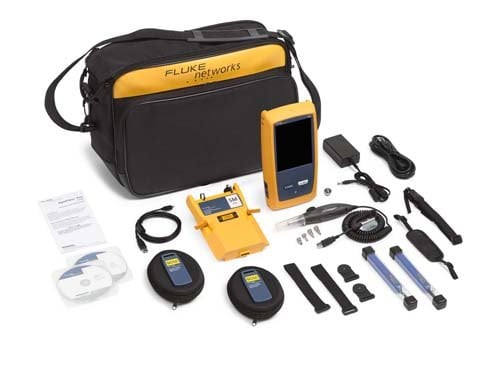

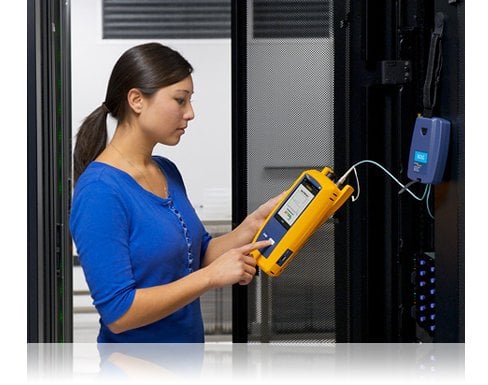

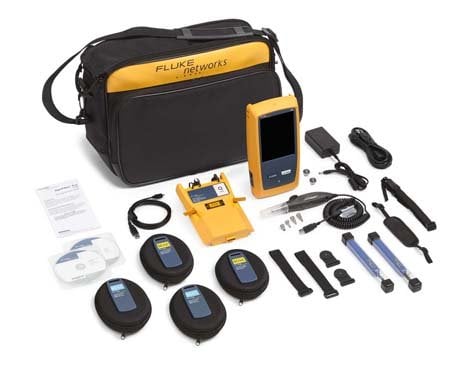

本月主打FLUKE OptiFiber Pro OTDR光纤认证分析仪

OptiFiber Pro

OptiFiber Pro HDR

系列型号

OFP2-100-M (850, 1300 nm) OFP2-100-S (1310, 1550 nm) OFP2-100-Q (850, 1300, 1310, 1550 nm)

OFP2-200-S (1310, 1550 nm) OFP2-200-S1490 (1310, 1490, 1550 nm) OFP2-200-S1625 (1310, 1550, 1625 nm)

应用程序

Enterprise, Datacenter, Campus

FTTx, Outside Plant, PON, POLAN, Access

波长

850 nm 1300 nm 1310 nm 1550 nm

1310 nm 1490 nm 1550 nm 1625 nm

兼容光纤类型

50/125 µm、62.5 µm，单模

单模

OTDR 端口连接器

可清洁 UPC 套圈，带可拆卸 SC 适配器

可清洁 APC 套圈，带可拆卸 SC 适配器

提供的测试线

测试 LC 系统的接入光纤

2m TRC，用于测试 SCAPC 系统

OTDR 类型

Auto, Datacenter, Manual

Auto, Auto PON, Manual, Manual PON

事件死区

850 nm: 0.5 m（典型），1300 nm：0.7 m（典型），1310 nm：0.6 m（典型），1550 nm：0.6 m（典型）

1310 nm: 0.7 m（典型），1490 nm：0.7 m（典型），1550 nm：0.7 m（典型），1625 nm：0.7 m（典型）

衰减死区

850 nm: 2.5 m（典型），1300 nm：4.5 m（典型），1310 nm：3.6 m（典型），1550 nm：3.7 m（典型）

1310 nm: 4 m（典型），1490 nm：4 m（典型），1550 nm：4 m（典型），1625 nm：4 m（典型）

PON 死区

不适用

30 m（典型）

动态范围

850 nm: 28 dB（典型） 1300 nm：30 dB（典型） 1310 nm：32 dB（典型） 1550 nm：30 dB（典型）

1310 nm: 42 dB（典型） 1490 nm：41 dB（典型） 1550 nm：41 dB（典型） 1625 nm：40 dB（典型）

反射范围

850 nm: -14 dB 至 -57 dB（典型），1300 nm： -14 dB 至 -62 dB（典型），1310 nm： -14 dB 至 -65 dB（典型），1550 nm：一般为 -14 dB 至 -65 dB

1310 nm: -14 to -70 dB (typical), 1490 nm: -14 dB to 70 dB (typical), 1550 nm: -14 dB 至 -70 dB（典型），1625 nm：一般为 -14 dB 至 -70 dB

采样分辨率

3 cm 至 400 cm

3 cm 到 2 m

采样点

最多 64,000

最多 129,000

专家手动模式

是

是

有板载双向平均功能的 SmartLoop

是

是

宏弯检测

是

是

镜像支持

2019 年初推出

事件编辑和添加

2019 年初推出

VFL

是

是

波长

850 nm +/- 10 nm 1300 nm +35/-15 nm

1310 nm +/- 25 nm 1550 nm +/- 30 nm

850 nm +/- 10 nm，1300 nm +35/-15 nm，1310 nm +/- 25 nm，1550 nm +/- 30 nm

兼容光纤类型

50/125 µm 62.5/125 µm

单模

50/125 μm，62.5/125 μm，单模

事件盲区1

850 nm: 0.5 m（典型） 1300 nm：0.7 m（典型）

1310 nm: 0.6 m（典型） 1550 nm：0.6 m（典型）

850 nm: 0.5 m（典型），1300 nm：0.7 m（典型），1310 nm：0.6 m（典型），1550 nm：0.6 m（典型）

衰减盲区 2

850 nm: 2.5 m（典型） 1300 nm：4.5 m（典型）

1310 nm: 3.6 m（典型） 1550 nm：3.7 m（典型）

850 nm: 2.5 m（典型），1300 nm：4.5 m（典型），1310 nm：3.6 m（典型），1550 nm：3.7 m（典型）

动态范围 3、5、6

850 nm: 28 dB（典型） 1300 nm：30 dB（典型）

1310 nm: 32 dB（典型） 1550 nm：30 dB（典型）

850 nm: 28 dB（典型），1300 nm：30 dB（典型），1310 nm：32 dB（典型），1550 nm：30 dB（典型）

最大距离范围设置

40 km

130 km

MM：40 km，SM：130 km

距离测量范围4, 5, 7, 8, 9, 10

850 nm: 9 km 1300 nm：35 km

1310 nm: 80 km 1550 nm：130 km

850 nm: 9 km，1300 nm：35 km，1310 nm：80 km，1550 nm：130 km

反射范围 4、5

850 nm: -14 dB 至 -57 dB（典型），1300 nm：一般为 -14 dB 至 -62 dB

1310 nm: -14 dB 至 -65 dB（典型），1550 nm：一般为 -14 dB 至 -65 dB

850 nm: -14 dB 至 -57 dB（典型），1300 nm： -14 dB 至 -62 dB（典型），1310 nm： -14 dB 至 -65 dB（典型），1550 nm：一般为 -14 dB 至 -65 dB

采样分辨率

3 cm 至 400 cm

3 cm 至 400 cm

3 cm 至 400 cm

脉冲宽度（额定）

850 nm: 3, 5, 20, 40, 200 ns 1300 nm：3, 5, 20, 40, 200, 1000 ns

3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns

850 nm: 3、5、20、40、200 ns，1300 nm：3、5、20、40、200、1000 ns，1310/1550 nm：3, 10, 30, 100, 300, 1000, 3000, 10000, 20000 ns

测试时间（每波长）

自动设置：一般为 5 秒

自动设置：一般为 10 秒

自动设置：MM - 5 秒（典型）SM – 10 秒（典型）

快速测试设置：一般为 2 秒

快速测试设置：一般为 5 秒

快速测试设置：MM – 2 秒（典型）SM – 5 秒（典型）

最佳分辨率设置：2 到 180 秒

最佳分辨率设置：5 到 180 秒

最佳分辨率设置：MM – 2 至 180 秒 SM – 5 至 180 秒

FaultMap 设置：2 秒（一般），180 秒（最大）

FaultMap 设置：10 秒（一般），180 秒（最大）

FaultMap 设置：MM – 2 sec（典型）MM – 180 sec（最大） SM – 10 sec（典型）SM – 180 sec（最大）

DataCenter OTDR 设置：1 秒（一般在 850 nm），7 秒（最大）

DataCenter OTDR 设置：20 秒（一般），40 秒（最大）

DataCenter OTDR 设置：MM – 1 sec（典型 @ 850 nm） MM – 7 sec（最大） SM – 20 sec（典型）SM – 40 sec（最大）

手动设置：3，5，10，20，40，60，90，120，180 秒

手动设置：3，5，10，20，40，60，90，120，180 秒

手动设置：MM - 3, 5, 10, 20, 40, 60, 90, 120, 180 sec SM - 3, 5, 10, 20, 40, 60, 90, 120, 180 sec
