工业互联网测试方案

M12 链路测试 · 工业以太网诊断 · 抗干扰验证

方案概述

本方案面向工业4.0场景下的M12/M8特殊链路、PROFINET/EtherNet/IP工业以太网、恶劣电磁环境及AGV物流无线网络，构建了覆盖物理层→网络层→无线层→电气层的全栈测试体系。

核心测试工具矩阵

测试维度	推荐工具	核心测试项目	测试目的

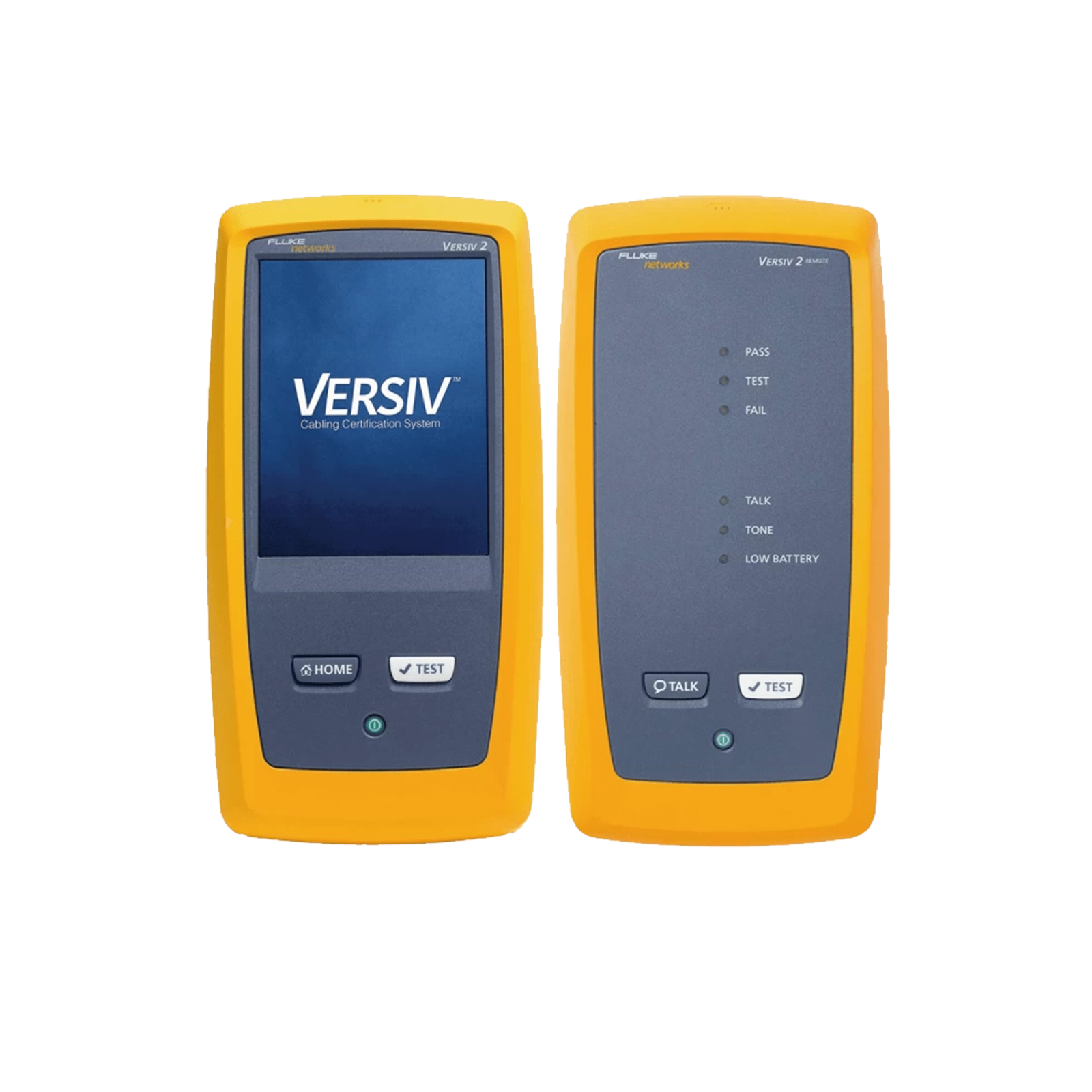

物理层与链路层认证	Fluke DSX2-8000 CH + M12适配器套件（DSX-CHA021S）	插入损耗、回波损耗、近端串扰、长度、接线图	依据TIA/EIA和ISO/IEC标准对M12/M8及铜缆链路进行“布线认证”，确保物理介质达标
有线网络与设备诊断	Fluke LinkRunner AT 3000（LRAT-3000）	10G链路速度验证、交换机信息识别（CDP/LLDP）、PoE带载测试（802.3bt最高90W）、SNMP端口流量统计	验证链路实际速率，诊断工业交换机端口、VLAN配置及供电能力，快速定位网络层故障
无线网络与频谱分析	NetAlly AirCheck G3	Wi-Fi 6/6E网络勘测、无线信号强度覆盖测试（AGV行驶路径）、干扰源定位、频谱分析、漫游性能验证	验证AGV等移动设备的无线网络覆盖与性能，排查无线干扰，生成覆盖热力图
快速故障排查	Fluke MicroScanner 2-IE（MS2-100-IE）	接线图、线对长度、开路/短路定位、线缆识别	快速定位M12/M8及RJ45线缆的物理层断点或错接，缩短故障停机时间
电气与信号诊断	Fluke 87V/C真有效值工业万用表	PWM变频信号测量（内置低通滤波器）、电压纹波、接地电阻、250μs瞬态尖峰捕捉、温度测量	诊断AGV充电桩、工业交换机电源模块、PLC供电质量及控制信号完整性
大电流与现场负载诊断	Fluke 375/376 FC真有效值钳形表	大电流免拆线测量（iFlex柔性探头扩展至2500A）、变频驱动（VSD）输出测量、启动浪涌电流捕捉	测量大功率电机、AGV无线充电系统、物流分拣线驱动器的负载电流与谐波情况

方案详情

一、分场景测试方法与标准

场景1：M12/M8特殊链路与工业交换机测试

M12/M8链路认证（DSX2-8000 CH + M12适配器套件）

针对工业现场频繁插拔、振动环境下的M12/M8连接器，DSX2-8000 CH配合专用M12适配器套件（DSX-CHA021S）可对M12-D编码、X编码等常见工业接口执行最高至10GBASE-T的带宽验证。测试参数涵盖插入损耗、回波损耗、近端串扰及长度，测试结果符合TIA/EIA和ISO/IEC国际标准。

工业交换机诊断（LinkRunner AT 3000）

在PROFINET网络中，交换机的选型直接影响通信实时性（RT/IRT）。使用LinkRunner AT 3000可通过CDP/LLDP协议发现邻近交换机，获取其名称、端口、VLAN信息。对于更深层次的诊断，可通过SNMP功能库读取网管型交换机（如SCALANCE X系列）每个端口的错误包、流量统计信息，从而在发生掉站前发现网络隐患。

PROFINET交换机选型建议：通信要求交换机至少符合“一致性等级A”，使用IRT功能则需选择等级C的交换机。

场景2：AGV小车与物流场景无线网络测试（AirCheck G3）

AGV通常依赖Wi-Fi（如5G频段）进行通信。AirCheck G3可在物流仓库现场进行主动和被动勘测，验证AGV行驶路径上的信号强度、信道干扰和漫游性能。其AirMapper功能可生成覆盖热力图，帮助优化AP部署，减少部署成本。

AGV无线网络性能基准指标

性能指标	建议标准	测试工具
信号强度	≥ -60dBm（行驶路径全程）	AirCheck G3
Ping延迟（1500字节包）	≤ 300ms	AirCheck G3 / LinkRunner AT 3000
上下行速率	≥ 4Mbps	AirCheck G3吞吐量测试
漫游丢包数	≤ 2个（漫游过程中）	AirCheck G3漫游测试
信道利用率	≤ 50%	AirCheck G3频谱分析

AirCheck G3还可用于捕捉并分析无线数据包，排查QoS标记问题，确保AGV控制指令的优先传输。

场景3：恶劣电磁环境下的网络可靠性测试

在变频器、大功率电机等强干扰源附近，网络设备面临严苛的电磁环境挑战。本方案从链路质量和电气诊断两个维度应对此类问题：

链路层抗干扰保障（DSX2-8000 CH）

DSX2-8000 CH可对部署在强干扰区域的M12/M8链路进行插入损耗、回波损耗等参数的精确测量，评估屏蔽层完整性对电磁干扰的抑制能力。屏蔽线缆的正确接地是应对恶劣电磁环境的基础，DSX2-8000 CH的外来串扰测试功能可评估相邻线缆间的干扰耦合程度，指导现场线缆敷设优化。

电气层干扰诊断（Fluke 87V/C + 375/376 FC）

Fluke 87V/C内置低通滤波器，可精确测量变频器、伺服驱动器输出端的PWM信号及高频噪声幅值，评估其对邻近网线的潜在干扰强度。Fluke 375/376 FC钳形表可测量大功率设备启停时的浪涌电流与谐波成分，定位强干扰源设备。

场景4：电气与信号质量诊断（Fluke 87V/C + 375/376 FC）

Fluke 87V/C万用表的核心价值在于内置低通滤波器，可精确测量变频器、伺服驱动器输出的PWM信号，解决普通万用表在该场景下读数不准的痛点。Fluke 375/376 FC钳形表的核心优势在于配备iFlex柔性电流探头，可将交流电流量程扩展至2500A，且钳口可深入狭窄、排列密集的电缆井。

协同诊断矩阵

故障场景	仪表诊断作用	网络测试工具诊断作用	协同价值
AGV小车通信不稳定/偶发掉线	Fluke 87V测量供电电压纹波与接地系统质量；Fluke 375钳表测量充电接触器吸合时的冲击电流	AirCheck G3同步进行无线信号覆盖与漫游测试（信号强度≥-60dBm，漫游丢包≤2个）	将故障精准锁定在“电源/接地质量”或“无线信号覆盖”层面
工业交换机端口频繁UP/DOWN	Fluke 87V测量交换机电源模块输出的24V/48V电压稳定性，诊断PWM控制信号质量	LinkRunner AT 3000读取交换机端口错误包与流量统计信息	将故障锁定在“供电质量”或“端口数据链路”层面
PROFINET通信延迟/丢包	Fluke 87V通过低通滤波器测量变频器输出端的高频噪声，评估对邻近网线的电磁干扰程度	DSX2-8000 CH配合M12适配器进行插入损耗、回波损耗等链路层认证测试	综合判断故障源于物理链路质量还是外部电磁环境干扰
物流分拣线电机过载	Fluke 375/376 FC测量大功率电机启动浪涌电流与稳态负载电流	LinkRunner AT 3000/DSX2-8000 CH确认控制网通信状态	区分“电气过载”与“通信异常”导致的停机原因

工具选型提示：Fluke 87V/C与375/376 FC均满足工业现场CAT III 1000V/CAT IV 600V安全等级要求，具备抗跌落与宽工作温度范围设计。若现场主要排查密集排列的细小线缆（如PLC控制柜内），可选用钳口仅10mm的Fluke 301A系列紧凑型钳形表。

二、总结：分层递进的测试策略

本方案通过分层递进的方式，构成了覆盖工业4.0网络全生命周期的测试闭环：

测试层级	推荐工具	适用场景	执行时机
第一层：物理层快速排查	MicroScanner 2-IE	现场线缆开路/短路/错接定位	日常运维、故障响应
第二层：链路层认证	DSX2-8000 CH + M12适配器套件	M12/M8链路合规性验收，出具国际标准测试报告	新线缆部署验收、定期巡检
第三层：有线网络层诊断	LinkRunner AT 3000	工业交换机端口诊断、VLAN配置、PoE供电验证、SNMP流量分析	网络配置变更、端口异常排查
第四层：无线网络层诊断	AirCheck G3	AGV行驶路径无线覆盖勘测、漫游性能验证、干扰源定位	无线网络部署验收、AGV通信故障排查
第五层：电气层诊断	Fluke 87V/C万用表 + 375/376 FC钳形表	PWM变频信号测量、供电质量分析、大电流负载诊断、接地系统验证、干扰源定位	供电异常排查、电机过载分析、强干扰环境诊断

执行建议：在日常运维中，按第一层→第三层→第四层→第五层的顺序快速定位故障；在新部署验收时，严格执行第二层→第三层→第四层的标准流程；对于偶发性疑难故障，需多工具协同诊断，将问题精准分层定位。所有测试结果应归档管理，形成工业网络的基线数据库，为后续网络扩容与故障趋势分析提供数据支撑。
