OTDR：您的终极故障排查工具
你已经准备好使用光损测试设备（OLTS）进行一级光纤认证了。但如果某些关键光纤链路超过了应用的损耗预算，就需要进行排查。OLTS能确保最准确的插入损耗测量，但无法精确定位损耗的位置。现在，光学时域反射仪（OTDR）成为你终极的排查解决方案。

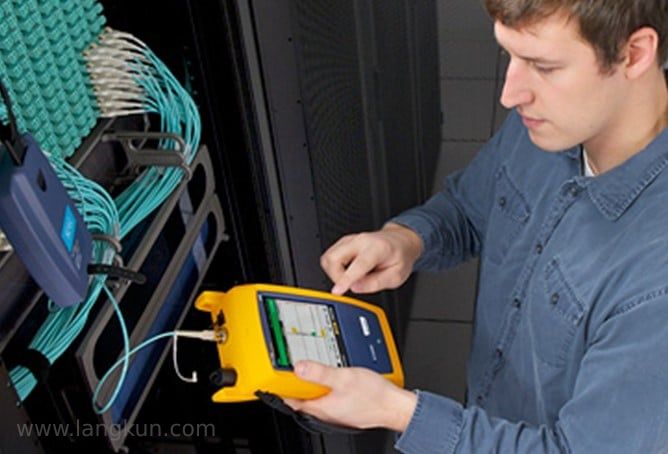

OTDR如何帮助你发现纤问题
OTDR（光时域反射仪）的工作原理是向光纤中发射高功率光脉冲，并测量因折射率变化而从任何事件点或光纤末端反射回来的光。同时，由于光纤中的杂质，一小部分脉冲光也会发生散射，称为背向散射。OTDR 通过比较输出功率与反射光功率（排除背向散射）来计算事件的反射值。
光纤链路的问题通常源于光纤某处的损伤或连接不良。OTDR 可以表征整条链路，精确定位任何反射或衰减光信号的事件位置——包括连接器、熔接点、微弯、扭结、裂纹或急弯。获得这一层面的细节信息，能让您全面了解光纤安装状况及整体施工质量。OTDR 测试是 Tier 2（二级）认证的必需项目。
了解光纤反射率
反射率以分贝为单位测量为负值，接近0的数值表示反射率较大。（注意，反射率与回波损耗相同，回波损耗以输入功率与输出功率的正值表示。）虽然光纤链路中的所有连接都会产生一定的反射率，但过高的反射率值表示存在问题，可能导致插入损耗失效，阻碍链路通过一级认证测试。
以下是一些典型的反射率值供比较：
- 良好的多模UPC（超物理接触）连接：-35 dB或更低
- 良好的单模UPC连接：-50 dB或更低
- 良好的APC（倾斜物理接触）连接：-60dB或更低
- 良好的熔接点：-60 dB或更低
高反射可能源于以下原因：受污染、损坏或抛光不当的光纤端面；端接不良的连接器；或存在空气间隙和纤芯错位的熔接不良点。裂纹、断裂、光纤开口端，以及微弯和宏弯（由安装应力引起，如超出弯曲半径或牵引张力要求）同样会导致反射。此外，光纤类型不匹配（因其结构和纤芯尺寸不同）也可能是罪魁祸首。
为什么反射率对单模更重要
多模收发器对反射的容忍度很高，但功率更高的单模收发器则不然。过度的反射甚至可能损坏单模收发器。这就是单模系统主要采用 APC 连接器的原因，因为 APC 连接器具有更优的反射性能。APC 连接器的端面呈 8 度斜角，可防止反射光直接返回光源。
对于数据中心中新兴的短距离单模应用——如 100GBASE‑DR、200GBASE‑DR4 和 400GBASE‑DR4——反射（回波损耗）正变得越来越关键。尽管这些应用使用低功率激光器来实现 500 米或 2000 米的单模链路（相比使用高功率激光器的长距离单模应用更具成本效益），但它们的插入损耗要求更为严格，且这些要求取决于反射性能。
对于短距离单模应用，IEEE根据连接数量和反射率规定插入损耗极限。拥有更多具有更高反射率值的连接器需要更低的最大插入损耗。在排查支持这些应用的光纤链路时，OTDR可以帮助确定反射率和验证最大插入损耗所需的连接数。
OTDR故障排查的最佳实践
请记住以下OTDR故障排除的最佳实践：
- 多模时可测试850nm和1300nm波长，单模时可测试1310nm和1550nm波长。即使应用仅使用较低波长进行传输，在较高波长下测试也能更容易地发现问题。通常情况下，较高波长会显示更低的损耗，但如果光纤受到应力影响，则会表现出显著更高的损耗。
- 双向排查。不匹配的连接可能在一个方向上显示为增益（负损耗），而在另一个方向则显示损耗过大（虚假损耗）。双向测试（Tier 2 测试的必需项）会对两个方向的损耗取平均值，以确定连接点的实际损耗。Fluke Networks OptiFiber® Pro OTDR通过内置的SmartLoop™助手简化了双向测试。SmartLoop 利用一根发射光纤在链路远端将两根光纤连接在一起，无需将 OTDR 移至链路远端即可自动完成双向测试。双向平均直接在测试仪上完成，无需额外软件或手动计算来确定连接点的实际损耗。
- 在用OTDR排查后，你仍然需要OLTS来精确测量总插入损耗并确保应用合规。虽然 OTDR 可以通过计算近端和远端反射量之差来推断光纤链路的总损耗，但一旦链路投入运行，这种计算可能无法准确反映实际总损耗。尤其是在多模光纤的情况下，标准规定了精确控制的发射条件，OTDR 的插入损耗结果不如使用 OLTS 获得的结果准确和可重复。
为什么OTDR曲线如此重要
当您使用 OTDR 进行故障排查时，您会获得一张光纤损耗沿其长度分布的图形化特征曲线。虽然 OTDR 曲线乍看之下可能有些令人眼花缭乱，但它完整地讲述了光纤链路的“故事”——曲线上的每一个凹陷或尖峰都揭示了事件的类型。
经验丰富的 OTDR 曲线解读者能够识别出以下反射事件：测试仪连接器、发射光纤、连接器、机械熔接点、熔接点、光纤类型不匹配处以及链路末端。他们也明白，链路末端之后出现的那些小脉冲是鬼影，并非需要关注的真实事件。

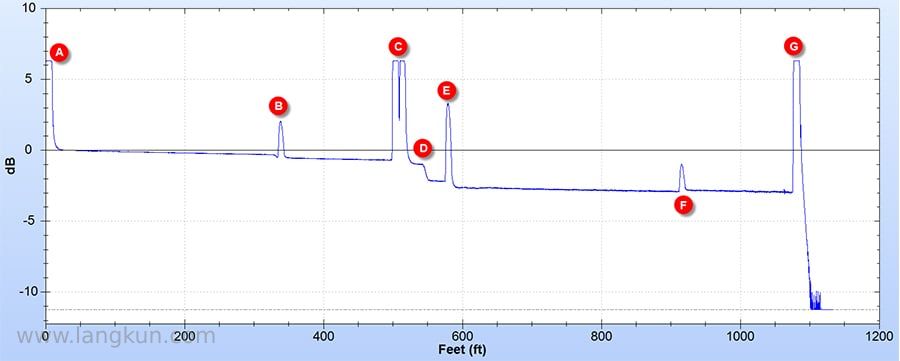

下面的典型OTDR曲线展示了长度和光强度随着各种反射事件逐渐下降的过程：
- 事件A代表OTDR的连接器。由于其反射值很大，导致无法表征被测链路的第一个连接器损耗。不过，在此情况下使用了一根约 300 英尺（约 91 米）的发射光纤，使 OTDR 能够表征事件B，即被测链路的第一个连接器。
- 事件C展示了两个连接点位置过于接近，OTDR无法单独表征其损耗。
- 事件D是无反射的损耗事件，可能由熔接不良或 APC 连接器引起。相比之下，事件E显示的是一个典型的 UPC 连接器，同时具有反射和损耗。
- 事件F描述了一个具有反射率的连接器，连接器后方的信号比之前更强，称为“增益器”。这表明连接具有不同反向散射特性的光纤类型。
- 事件G是光纤的末端。这里的强烈反射使得无法确定连接器是否存在或评估其性能。
典型的OTDR痕迹显示各种反射性和非反射性事件。

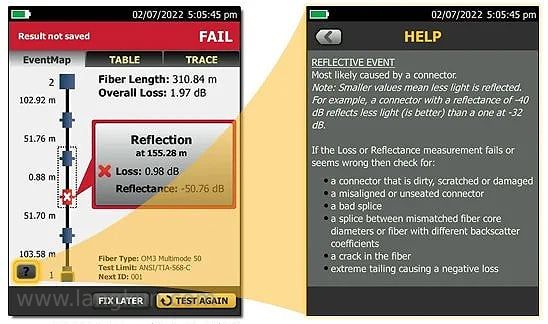

如果您不是曲线分析专家，也无需担心。OptiFiber® Pro 采用先进的逻辑算法来解读曲线，并提供事件图（EventMap） 来表征各类事件。故障事件会以红色图标高亮显示，让您能够快速定位问题。如需更多帮助，事件图屏幕左下角的帮助图标会提供纠正措施建议。这无疑使其成为终极故障排查工具！
带屏幕帮助的事件地图视图
