更便捷的光纤端面检测：IEC 61300-3-35 的关键变更
在连接光纤连接器之前——无论是网络中的跳线、主干光缆，还是连接测试仪所用的测试参考跳线——都必须对光纤端面进行检查、清洁和复检，这一点至关重要。受污染的光纤端面会造成信号损耗和反射，从而降低网络性能，还可能将污染物转移到清洁的端口上，包括那些昂贵网络设备的端口。
国际电工委员会（IEC）制定了61300-3-35标准，指导光纤端面的一致性——这里我们讨论最新版本，该版本有一些重大改进，可以简化您的检测和清洁工作流程。
什么是IEC 61300-3-35标准？
IEC 61300-3-35标准专注于在光纤端面目视检查时观察和分类杂物、划痕和缺陷。它定义了最低显微镜合规标准、检查程序以及分析端面图像的定量措施。

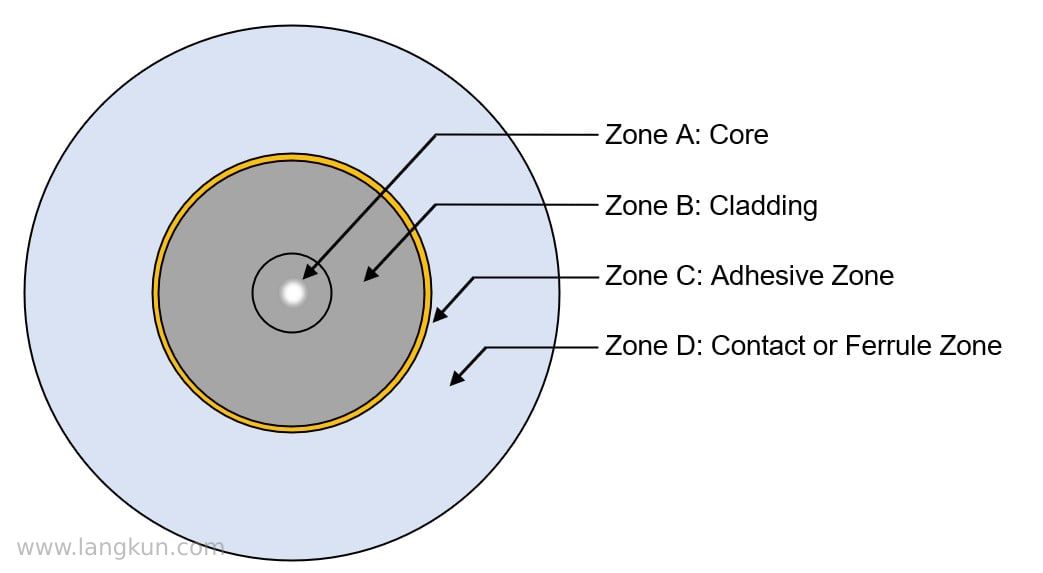

与所有标准一样，61300-3-35标准也经历了修订和更新。2009年（第一版）引入了定量评估光纤端面质量的方法，并确定可能影响光学性能的允许表面缺陷（划痕、坑和杂质）。2015年第二版（61300-3-35：2015）引入了基于划痕（永久表面特征）和缺陷（颗粒和碎屑）的质量和大小的具体标准，这些区域涵盖光纤端面四个不同区域：A区（纤芯）、B区（包层）、C区（粘合剂）和D区（接触/套环）。光纤的核心，即信号传播的部分，有最严格的要求。
IEC 61300-3-35：2015根据四大区域划痕和缺陷的质量和大小对光纤清洁度进行了分级。
IEC 61300-3-35：2015中规定的清洁标准因连接器类型和光纤尺寸而异。对于芯线较小的单模光纤端面，标准禁止芯区内有任何划痕或缺陷。多模光纤端面的较大芯线可能有小于或等于3微米（毫米）的划痕，以及最多四个小于或等于5毫米的缺陷。
虽然这些标准在评估光纤清洁度时提供了一致性，但用显微镜手动计数和测量每个区域的划痕和缺陷既耗时又容易出现人为错误。自动化解决方案如Fluke Networks FI-3000 / FI2-7300 FiberInspector™ Ultra Camera和FI-7000 FiberInspector™ Pro采用算法流程，根据IEC 61300-3-35标准对光纤端面进行分级和认证，自动提供通过/不通过结果。
IEC 61300-3-35第三版发生了哪些变化？
标准IEC 61300-3-35：2022的关键变更包括：在 PASS/FAIL（合格/不合格）判定标准中移除了 C 区（胶合区） 和 D 区（接触区）。这是一项符合逻辑的调整，因为这些区域的污染物通常不会影响光信号在连接器纤芯中的传输。该标准现在建议：首先检查整个 D 区（接触），并尝试清除可能迁移至更关键的 A 区（纤芯） 和 B 区（包层） 的松散颗粒。若多次清洁接触区仍未成功，则这些颗粒被视为 嵌入型缺陷 并可接受。随后可进入 A 区和 B 区 的检测，这两个区域仍保留基于划痕和缺陷尺寸及数量的 PASS/FAIL 判定标准。
对于矩形阵列连接器（如多光纤推接连接器或MPO），IEC 61300-3-35:2022 建议在检查各端面的 A区（纤芯） 和 B区（包层） 之前，先检查整个插芯并尝试清除松散颗粒。MPO连接器的表面积更大，插芯上任何位置的松散颗粒都可能迁移到各个光纤端面上，形成气隙，从而增加插入损耗和回波损耗。如果多次尝试清洁插芯仍未成功，则这些颗粒同样被视为嵌入型缺陷且可接受。
为检测 MPO 连接器的整个插芯，IEC 61300‑3‑35 允许使用具备 至少 6.4×2.5 mm 大视野（LFOV） 且能够检测 直径 10 μm 颗粒 的显微镜。而对于单纤连接器的接触区以及所有端面的纤芯（A 区）和包层（B 区）的检测，则仍然需要具备 至少 250 μm 小视野（SFOV）、能够检测 直径 2 μm 缺陷 和 宽度 3 μm 划痕 的显微镜。
在 IEC 61300-3-35:2022 中，A 区（纤芯） 和 B 区（包层） 的具体判定标准也略微放宽且定义更加清晰。如下表所示（以多模光纤端面为例），前一版标准不允许 A 区存在任何 大于 3 μm 的划痕，而最新版允许 4 条 ≤ 4 μm 的划痕，且不得有任何 大于 5 μm 的划痕。此外，最新版还略微缩小了包层区的整体尺寸，因为包层边缘的污染物对光信号的传输影响并不显著。
IEC 61300-3 多模光纤端面检测标准
区域 | 缺陷 | 划痕 | ||
|---|---|---|---|---|
第2期，2015年 | 第3版，2022年 | 第2期，2015年 | 第3版，2022年 | |
A：纤芯 | 允许 4 条 ≤ 5 μm 的划痕，不得有任何 > 5 μm 的划痕 | < 2 µm 无限制；2–5 µm 允许 4 个；> 5 µm 不允许 | ≤ 3 µm 无限制；> 3 µm 不允许 | < 3 µm 无限制；≤ 4 µm 允许 4 个；> 5 µm 不允许 |
B：包层 | 对于 < 2 μm 的缺陷无数量限制；允许 5 个尺寸在 2 μm 至 5 μm 之间的缺陷；不得有任何 > 5 μm 的缺陷 | ≤ 25 µm 无数量限制；不得有任何 > 25 µm 的缺陷 | ≤ 5 µm 无数量限制；不得有任何 > 5 µm 的缺陷 | 无限制 |
C：粘合剂 | 无限制 | 无限制 | 无限制 | 无限制 |
D. 接触 | 不得有任何 ≥ 10 µm 的缺陷 | 无限制 | 无限制 | 无限制 |
IEC 61300-3-35：2022中最显著的变化是，允许即使已清理过松散杂质但未通过检测的连接器，只要通过插入损耗和回波损耗的光纤测试，仍可继续使用。换句话说，连接器的光学性能现在优先于未通过的检查。
为什么IEC 61300-3-35会变更？
IEC 61300-3-35：2022的变更旨在为MPO连接器提供推荐的检查方法，简化检查和清洁流程，并帮助避免不必要且昂贵的电缆和/或设备更换。
之前版本的一个挑战是技术人员可能会陷入一个看似无休止的“检查、清理、再检查”循环——即使污染只发生在接触区域。通过简化的工作流程，技术人员可以检查整个套圈或接触区域，尝试清理松散的杂质，然后只检查关键区域A和B（纤芯和包层）。
此外，光纤端面存在缺陷或划痕并不一定意味着它阻挡了足够的光信号以影响性能。随着要求要求放宽且光学性能（插入损耗和回波损耗）成为优先考虑，如果链路正常工作，无需更换电缆和/或设备。这些变化还提升了检验测试设备的重复性，并帮助避免错误失效。

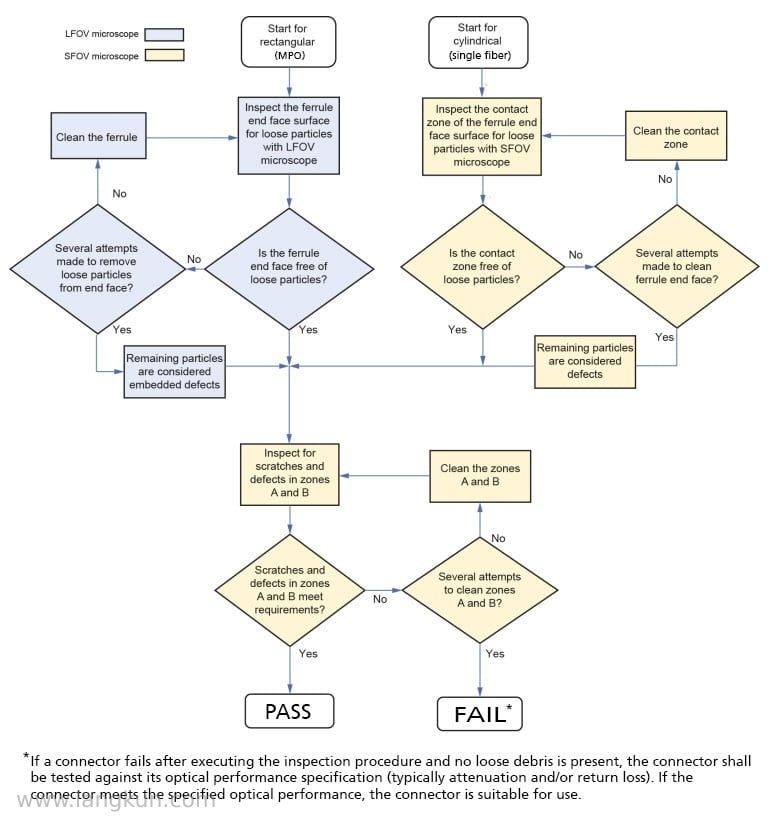

IEC 61300-3-35：2022简化了光纤端面检测和清洁流程。来源：国际电工委员会，摘自IEC 61300-3-35：2022标准。
IEC 61300-3-35的变更对你意味着什么？
这些对IEC 61300-3-35的变更应简化您的检查和清洁流程，帮助您避免无休止的“检查、清洁、再检查”循环，节省时间和金钱——并减少更换连接器、跳线、设备及其他组件为光纤端面的需求。
你也不必过于担心这些变化。Fluke Networks 的光纤检测工具均已更新，基于最新版本的 IEC 61300-3-35，实现自动通过/失败检测。此外，通过与光纤认证测试仪的测试结果将优先于任何检查结果。不过，检测结果中会显示检查失败，有助于后续排查。

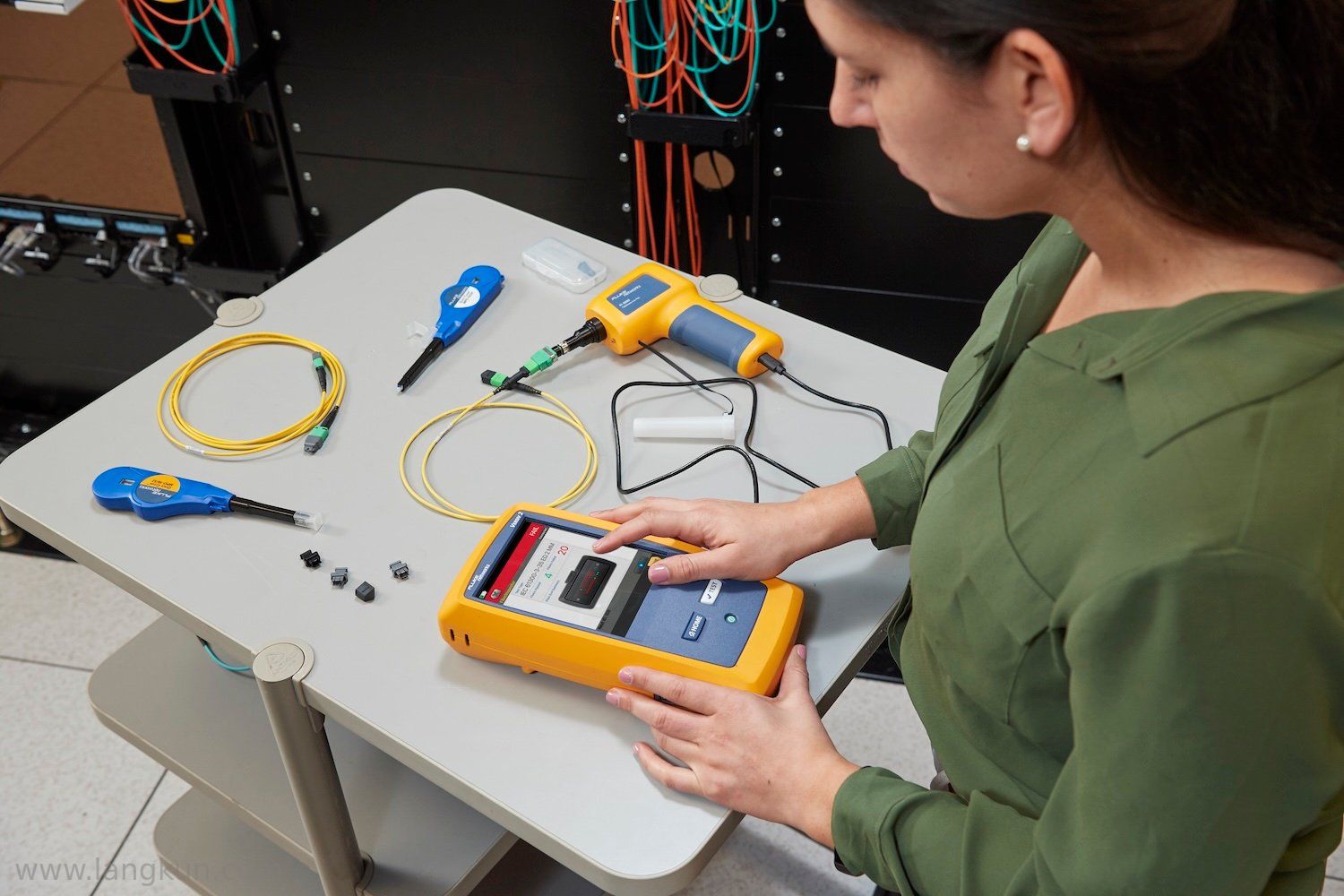

虽然检查变得更容易，部分要求也不再那么严格，但按照推荐工艺检查每一根纤维端面并必要时进行清洁仍然至关重要。Fluke Networks 光纤清洁套装包含了最佳湿洗和干洗所需的一切，包括多种连接器类型的快速清洁™工具、配备专门配方纤维清洁剂的光纤溶剂笔，以及方便的清洁方块/卡片。
