本文介绍了如何使用CertiFiber Pro认证双工LC/APC到LC/UPC单模的正确方法。该方法符合ANSI/TIA和ISO/IEC标准的要求。这也是与布线供应商申请保修时所需的方法。与所有光纤检测一样，端面检查是成功认证的关键组成部分。如果不检查，可能会损坏已安装的连接器。CertiFiber Pro 提供 USB 摄像头选项，用于检查端面连接器。鼓励用户利用这一点。此外，带有USB摄像头选项的CertiFiber Pro可在约一秒内自动将光纤端面分级至IEC 61300-3-35 Ed 3。市面上有多种建议，包括APC和UPC。
在开始测试前，请确保您已为CertiFiber Pro配置正确的测试极限值。我们无法告诉您应选择哪种测试极限，因为提供保修的布线厂商通常要求比ANSI/TIA和ISO/IEC标准更严格。在此示例中，我们将使用 ANSI/TIA-568.3-E 作为测试极限。如果您使用的是ISO/IEC标准或厂商自定义标准，这里描述的测试方法论是相同的。未使用1跳线参考测试安装链路，可能会导致保修申请被拒。这也可能导致负损失。

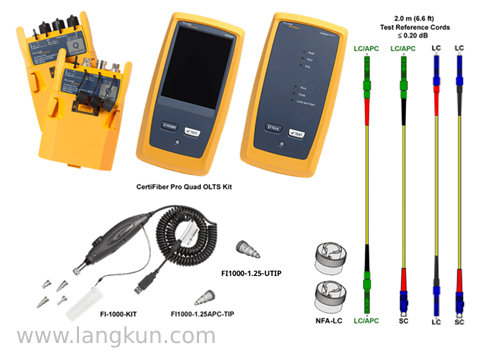

测试参考线（TRC）如果TRC不好，你的检测结果也会不好。这代表了最多的求助呼吁。Fluke Networks TRCs使用参考级连接器（≤ 0.20 dB），符合IEC 61280-4-2和ANSI/TIA-526-7-A标准。请注意，来自分销商的跳线通常额定损耗为 ≤ 0.50 dB，可能会给出偏悲观的测试结果。测试这条混合链路时，你需要同时使用标准单模LC TRC和LC APC TRC线。
- SRC-9-SCLCAPCKIT-M：单模TRCkit 2米（2个SCUPC/LCAPC，2个LCAPC/LCAPC）
- SRC-9-SCLC-M：单模测试参考线（2米），用于测试LC终端光纤（SC/金属LC）
- SRC-9-LCLC-M：单模测试参考线（2米），用于测试LC终端光纤（金属LC/金属LC）
设置您的CertiFiber Pro
1. 点击“项目”>“更改”项目>新项目。
2. 输入你的项目名称“KB 文章示例”，后面输入完成。（如有需要，之后可重新命名）

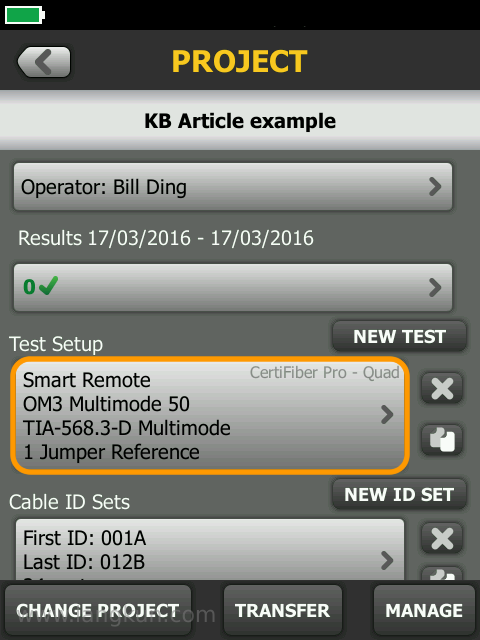

3. 插入光纤模块后，你会看到以下画面：
如果没有，点击“测试设置>模块”区域，切换为CertiFiber Pro。

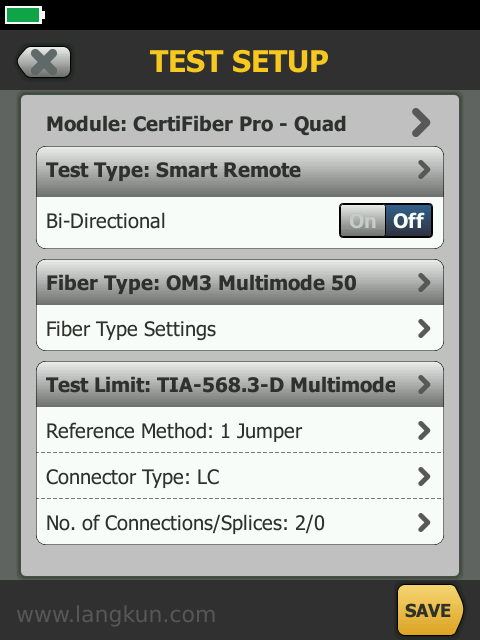

4. 点击上方的智能远端，可以看到以下选项：
5. 点击光纤类型并选择单模线缆——这样你就可以选择单模测试极限。
- 测试类型：这决定了测试的类型。既然我们测试的是双工链路，就保留为智能远端。
- 双向：标准和大多数布线厂商对一级测试不要求这样做——请查看你的测试规格。
- 光纤类型：这会影响用于确定被测纤维长度的折射率设置。
- 测试限制：务必书面确认你将要使用的测试限额。你的安装可能有定制的测试极限要求。
- 参考方法：在保修应用的链路测试时，必须将此设置为1跳线。更改这个条件会影响你的最终损耗阈值的计算（测试限制）。
- 连接器类型：设置为LC，这不会影响测试结果。
- 连接/接头数量：这直接影响了用于TIA和ISO等标准的损耗计算（测试限值），因为损耗计算基于连接器数量、熔接点和光纤长度。与DTX不同，只需输入单股光纤中存在的连接器和熔接点数量即可。CertiFiber Pro 会根据你的参考方法设置帮你处理这些数学。

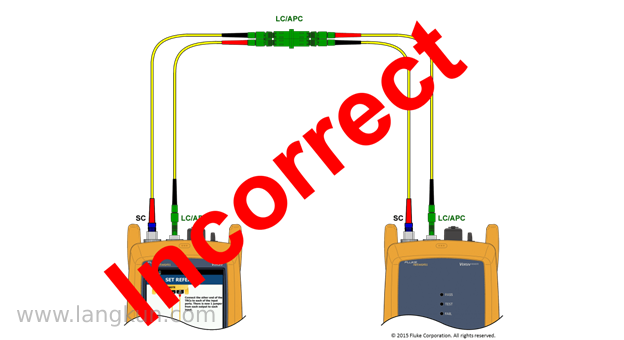

导致负损耗或结果过于乐观的首要原因是使用了2跳线参考。参考点就是用两个跳线和一个连接器设置的——如下图所示。你可能已经做了20年了，但这个参考方法对已安装链接的测试是不正确的。
按照这些指示操作，你的负损将成为过去。
1. 打开主机和远端的电源开通。让它们稳定下来。如果仪器一直放在测试区的位置，通常5分钟就足够了。如果存放处和使用地点之间温度变化显著，你需要让这些设备更长时间保持稳定。在此操作过程中，我们应检查光源的稳定性。
2. 在主界面，点击设置参考 > 跳过向导 > 下一步。
3. 将主机和远程设备连接在一起：（确保TRC测试参考线平直铺开，没有弯曲）注意：CertiFiber Pro上的这个输入端口是标准的NFA-LC，适用于UPC和APC接口。
4. 点击“设置参考”。
（如果收到警告：请检查光纤连接。测量到的功率水平超出了预期范围......点击确定>查看参考值。观察参考功率较低的那根光纤，因为 -10 dBm 比 -6 dBm 更差。检查并清洁TRC测试参考线。您可能还需要清洁模块上的输出端口。完成后，按“主页”并重新开始该操作。）

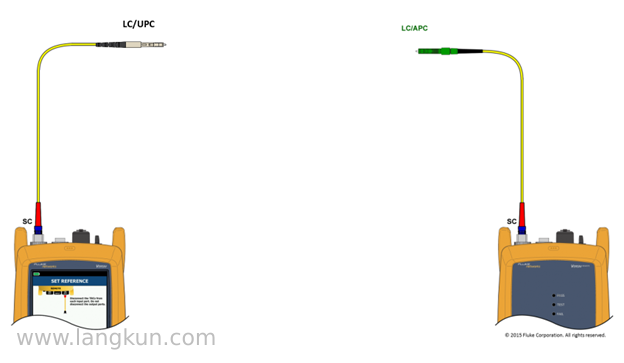

5. 点击NEXT，断开TRC测试参考线与输入端口的连接（绝不断开输出端口）

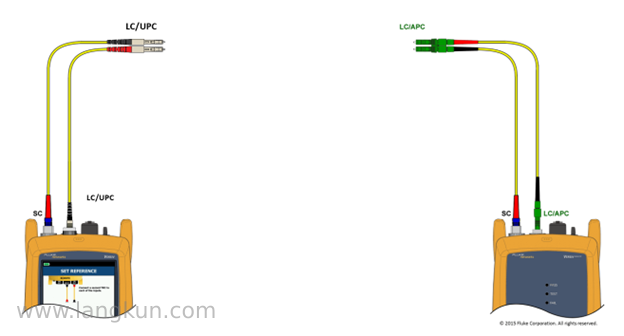

6. 点击NEXT，然后将您已知良好的 LC/APC 转 LC/APC 测试参考线（TRC）和 LC/UPC 转 LC/UPC 测试参考线分别插入对应的输入端口：
7. 按下HOME键

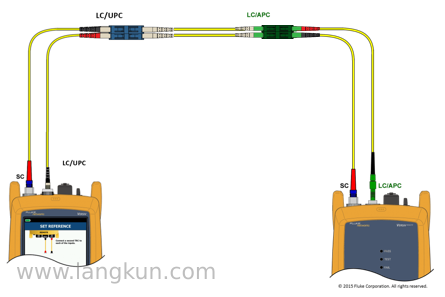

8. 测试参考线验证 – 安装一条高质量的双工 LC/UPC 转 LC/APC 光纤跳线，长度为 2 至 5 米，进行测试以确认测试参考线的性能，并验证“已知良好”的测试参考线是否导通。
9. 运行你为项目配置的损耗测试。
- 理想情况下，此验证步骤的绝对损耗值应小于0.75 dB
- 请保存此测试并添加一个明显的线缆ID，比如“TRC_Date_Time”
- 把这个测试结果和其他结果一起写进去，说明你起步顺利。
10. 按下HOME键——你现在就可以测试了。

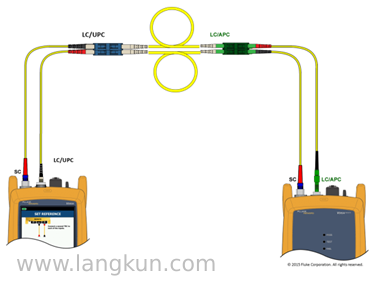

11. 连接到您的链路。
12. 按下测试键，3秒钟内你就能认证1310纳米和1550纳米的两条光纤。
